| ★ 适用范围 |
| ZR2000系列可编程电力仪表主要适用于电站、电气开关柜以及各种电气设备测量或指示线路中的交/直流电压、交/直流电流、频率、单/三相有功功率、单/三相无功功率、单/三相功率因数等各种电参数。具有测量精度高、读数清晰、方便、无视角误差、可任意角度安装、抗震、抗外磁场干扰等特点，是原指针式仪表的理想替代品。 |
|
| ★ 功能特点 |
◎ 可实时测量电力线路中各种电量参数，按需要既可测量显示单个参数，也可同时测量多个参数。
◎ 品种、规格齐全，有多种外形尺寸，多个系列化的产品，所有仪表均按照标准尺寸设计，兼容性强，维修更方便。
◎ 卡式安装方式取代传统螺钉安装方式，安装简单、方便、牢固、SMT生产工艺，软件生产校准。
◎ 智能化、模块化设计方式，互感器倍率任意设定，功能模块可自由组合，提高用户使用灵活性。
◎ 网络化设计方案，可与各种电力网络远程监控系统轻松对接。 |
|

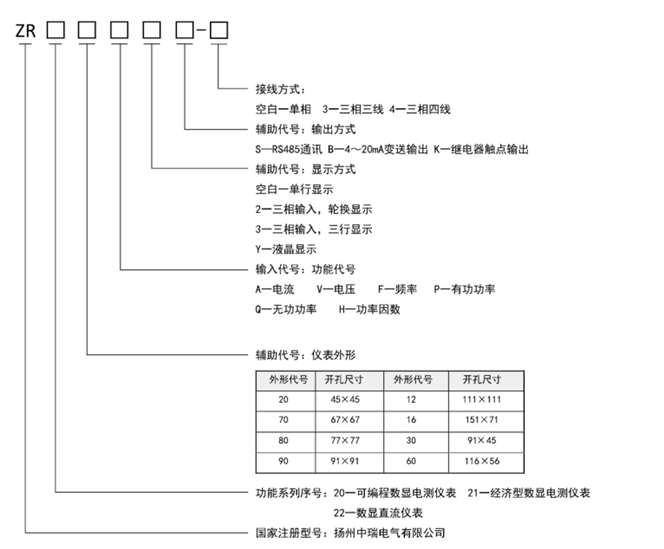

| ★★ 电流、电压数显表选型命名及意义 |

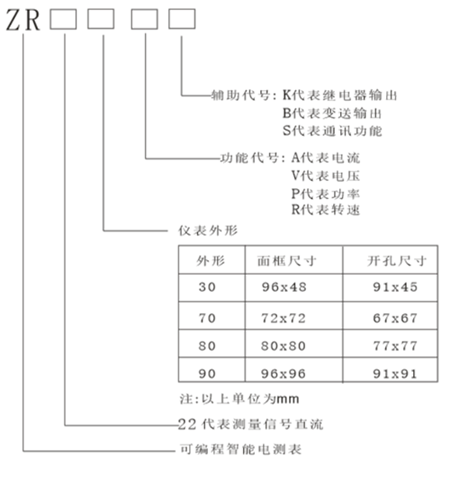

★★ 直流数显表选型命名及意义
 |

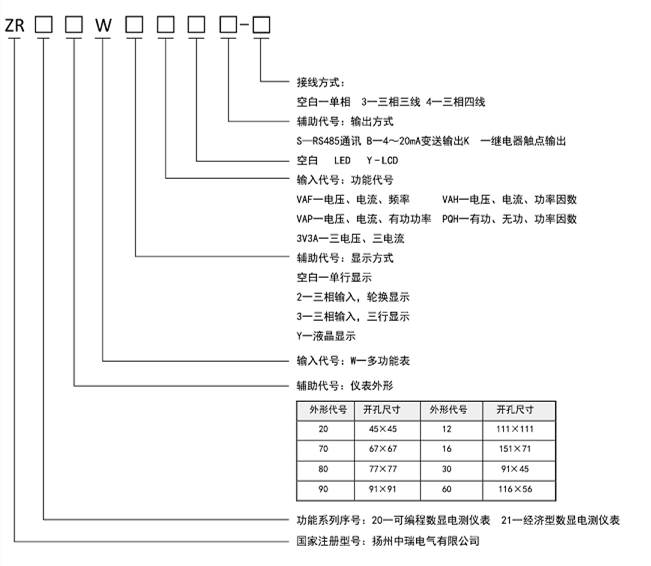

★★ 多功能数显表选型命名及意义 |
| ★ 应用典型选型表 |
| 柜子类型 | 规格型号 | 仪表尺寸（mm） | 测量功能 | 备注 | 进
线
柜 | ZR3092W
（液晶显示） | 96×96 | 电力网络中全部电量参数：
三相电流、三相电压，
有功功率、无功功率，
功率因数、频率，电度
谐波检测等 | 模拟量4-20mA输出（可选）
开关量输出（可选）
RS485接口（可选）
Y：普通液晶表
W+：谐波液晶表 | | ZR2090W | | ZR2090WY | | ZR2080W | 80×80 | | ZR2080WY | | ZR2012WY | 120×120 | | ZR3092W+ | 96×96 | 出
线
固
定
柜
（GGD，CCK等） | ZR2090A（V） | 面框 96×96
开孔 91×91 | 单相电流（电压） | 可选项：
Y：液晶显示
S：RS-485通讯
K：上下限报警输出
B：4-20mA输出 | | ZR2090A3（V3） | 三相电流（电压） | | ZR2090A3（V3）Y | 液晶显示三相电流（电压） | | ZR2090A（V）K | 单相电流（电压）、上下限报警输出 | | ZR2090A3（V3）K | 三相电流（电压）、上下限报警输出 | | ZR2090A（V）B | 单相电流（电压）、4-20mA变送输出 | | ZR2090A3（V3）B | 三相电流（电压）、4-20mA变送输出 | | ZR2090Z-AV3 | 三相电流、三相电压组合 | | ZR2080A（V） | 面框 80×80
开孔 77×77 | 单相电流（电压） | | ZR2080A3（V3） | 三相电流（电压） | | ZR2070A（V） | 面框 72×72
开孔 67×67 | 单相电流（电压） | | ZR2070A3（V3） | 三相电流（电压） | | ZR2012A（V） | 面框 120×120
开孔 111×111 | 单相电流（电压） | | ZR2012A3（V3） | 三相电流（电压） | | ZR2012Z-AV3 | 三相电流、三相电压组合 | 出线抽屉柜
（GCK）
（MNS）等 | ZR2020A（V） | 面框 48×48
开孔 45×45 | 单相电流（电压） | | ZR2020A2 | 三相电流 | | ZR2070A（V） | 面框 72×72
开孔 67×67 | 单相电流（电压） | | ZR2070A3（V3） | 三相电流（电压） | | 出线计量柜 | ZR5090-0 |
96×96 | 单相有功电度 | RS-485通讯 | | ZR5090-1 | 三相三线有功电度 | | ZR5090-2 | 三相三线无功电度 | | ZR5090-3 | 三相四线有功电度 | | ZR5090-4 | 三相四线无功电度 | 无功
补偿柜 | ZR3092W | 96×96 | 全部电量参数和电能 | RS-485通讯，4路开关量输入 | | ZR2012W | 120×120 |
|
